像素

1280 × 800

視場角度

水平48.5°，垂直30.7°

照明

白光LED（HD）

紅光LED（AP）

符號反差

≥25%

對焦

十字激光

識讀模式

感應識讀、觸發識讀

識讀碼制

2D

PDF417, QR Code, DataMatrix, AZTEC, 漢信碼, Maxicode, Micro QR,Micro PDF417,GM , Code One, etc.

1D

EAN13, EAN8, UPCA, UPCE, Code 128, Code 39, Codabar, UCC/EAN 128, RSS, Interleaved 25, ITF14, ITF6, Standard 25, Matrix 25, COOP 25, Industrial 25, Plessey, MSI Plessey, Code 11, Code 93, Code 49, Code 16K, etc.

典型識讀景深

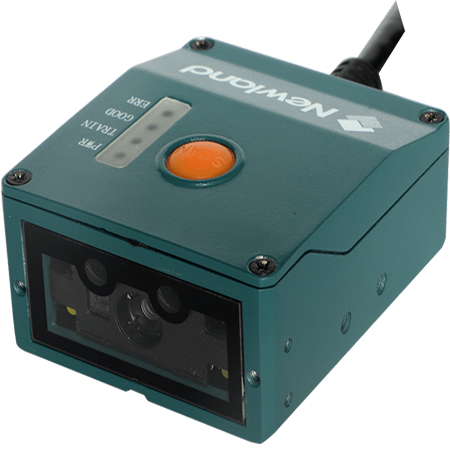

型號                                   NVF230-HD/AP

EAN-13（13mil）

          60-183mm

Code 39（5mil）

          40-138mm

Data Matrix（10mil）

          23-133mm

QR Code （15mil）

          23-163mm

條碼靈敏度

傾斜

±50°

旋轉

360°

偏轉

±55°

機械/

電氣參數

通訊接口

USB，RS-232

觸發輸入光耦

最大15mA（輸入電源：5 V~30V）；1路

信號輸出光耦

最大60mA（輸入電源：≤30V）；2路

外觀尺寸

45(W)×51(D)×25(H)

重量

117g（不含線纜）

提示方式

蜂鳴器、指示燈

工作電壓

5 V~24VDC

額定功耗

白光：1375 mW  (典型值)

紅光：1200 mW  (典型值)

電流@5 VDC

工作電流    白光：275 mA（典型值）  458mA（最大值）

紅光：240 mA（典型值）  450mA（最大值）

待機電流    58 mA

環境參數

工作溫度

-20℃~+60℃

存儲溫度

-40℃~+70℃

相對濕度

5%~95%（無凝結）

靜電防護

±16 kV（空氣放電），±8 kV（直接放電）

跌落高度

1.5米

防護等級

IP54
