簡介：

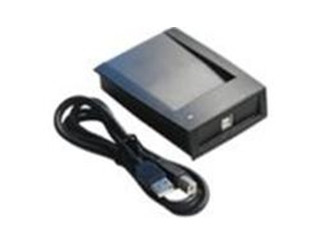

IVY220A IC卡讀寫器采用NXP公司高集成度讀卡芯片 MFRC500開發而成，具有體積小、可靠性高等特點。產品完全兼容ISO14443A標準協議，可支持對Mifare S50、Mifare1 S70、Mifare UltraLight等卡片的讀寫操作。

內部集成了ISO14443A協議，開發人員只需通過通信接口發送簡單的命令便可以完成對IC卡的讀寫操作，而無需理解復雜的IC卡通信協議；詳盡的開發文檔和完善的開發例程可大大減少您的產品開發難度，縮短產品開發周期，幫助您方便、快捷地將當今最流行的非接觸式IC卡技術融入您的系統中。

IVY220A  IC讀寫器具有以下特點：

◆頻率13.56MHz，完全兼容ISO14443A標準協議；

◆支持對Mifare S50、Mifare1 S70、Mifare UltraLight等卡片的讀寫操作；

◆支持RC500 內部EEPROM加載密碼，具有高安全性；

◆多種通信接口，可選UART、RS232、USB2.0轉串口；

◆可二次開發；

2. 電氣參數

2.1極限參數

工作溫度

-20℃~+85℃

貯存溫度

 -40℃~+125℃

供電電壓(vcc to )

-0.3V~+5.5V

相對濕度

 5%~95%

注：超出絕對最大額定值條件下工作會造成器件的永久損壞。以上未涉及器件在這些條件或超出這些條件下的功能操作。器件不能長時間在絕對最大額定值條件下工作，否則會影響其可靠性。

2.2直流特性

測試條件Temperature=+25℃。

表 3.1器件直流特性表

符號參數測試條件最小值典型值最大值單位

VCC工作電壓4.55.05.5V

IDC1電流消耗正常模式110115125mA

IDC2電流消耗待機模式202235mA

3. 通信協議

3.1UART通信接口

UART數據幀格式：1個起始位、8個數據位、無奇偶校驗位、1個停止位。

波特率：19200bps

主機每發送一個命令，模塊都有應答。正常通信時，一幀數據中，發送兩個字節數據的時間間隔不能大于6ms，若大于6ms，則作為超時處理。

3.2函數列表

3.2.1底層函數

命令函數說明

0x11GetInfo獲取模塊信息

0x21Antenna開關RF天線

0x31Request請求感應范圍的卡

0x32Anticoll防沖撞

0x33Select選擇

0x34Halt休眠選定的卡

0x35Authentication驗證密鑰

0x36ReadBlock讀指定的塊數據

0x37WriteBlock向指定的塊寫數據

0x38InitValue初始化一個值(相當于一個錢包的功能,可以進行充值與扣款)

0x39ReadValue讀值

0x3ADecrement扣款

0x3BIncrement充值

0x3CRestore把某一塊數據調入卡片的BUFFER中

0x3DTransfer把卡片的BUFFER中的數據寫入到某一塊

0x41Reset關閉天線n毫秒，使卡復位

0x42LoadKey裝載密鑰到RC500的內部只寫EEPROM（高安全性）

0x43AuthenticationAdv使用存在500 EEPROM內的密鑰進行驗證

0x44AuthenticationAdv2可選密鑰區,使用存在500 EEPROM內的密鑰進行驗證

4. 免責聲明

●開發預備知識

IVY220A將盡可能提供全面的開發模板、驅動程序和應用說明文檔以方便用戶使用，但也需要用戶熟悉自己設計產品所采用的硬件平臺及C語言相關知識。

●EMI與EMC

IVY220A械結構決定了其EMI性能必然與一體化電路設計有所差異。系列模塊的EMI性能滿足絕大部分應用場合，用戶如有特殊要求，必然事先與我們聯系。

IVY220A的EMC性能與用戶地板的設計密切相關，尤其是電源電路、I/O隔離、復位電路，用戶在設計底板時必須充分考慮以上因素。我們將努力完善模塊的電磁兼容性，但不對用戶最終應用產品的EMC性能提供任何保證。

●修改文檔的權利

廣州艾韋迅信息科技有限公司保留任何時候在沒有事先聲明的情況下對IVY220A相關文檔修改的權利。

●ESD靜電放電保護
